Астра БПА Блок сигнально-пусковой адресный

Работа в составе адресной пожарной системы Астра-А с центральным ППКУП серии Pro (Астра-812 Pro или Астра-8945 Pro)* через расширитель проводной адресный Астра-А РПА;
контроль и управление устройствами системы оповещения и управления эвакуацией людей при пожаре;
контроль и запуск шкафов управления автоматикой (насосы, задвижки и вентиляция),
контроль и управление исполнительными устройствами, питающимися от напряжения 12 В или 24 В;
передача через промежуточное релейное устройство (типа УК-20, УК-ВК и т.д.) сигналов на входы контроллеров лифтов, блоков речевого оповещения и т.д.);
контроль через встроенные двухпроводные ШС безадресных извещателей (устройств) пожарных, охранных, технологических (в том числе питающихся по ШС) и передачи извещений по АЛС через РПА в ППКУП.

* ППКУП версии 5_5 и выше
Особенности

работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
контроль линии нагрузки выходов ВЫХ1 и ВЫХ2, отдельно на обрыв и на КЗ, и передача в ППКУП информации о целостности линии нагрузки;
защита выходов управления ВЫХ1, ВЫХ2 от перегрузки, переполюсовки, выбросов напряжений;
работа выходов ВЫХ1, ВЫХ2 (в зависимости от настройки) с контролем или без контроля целостности линии. При работе выходов с контролем целостности линии подключаются элементы выхода оконечные из комплекта поставки;
контроль наличия электропитания на входах U1, GND, U2, «+», «–»;
коммутация входного напряжения от 10,5 до 28,7 В со входов U1, U2 на выходы ВЫХ1 и ВЫХ2 с коммутируемым током каждого выхода до 1,25 А;
контроль состояния 4-х ШС следующих типов: охранного, пожарного теплового с двойной сработкой, пожарного дымового с двойной сработкой, пожарного дымового с двойной сработкой с контролем КЗ, пожарный комбинированный с одинарной сработкой, технологического и технологического с контролем КЗ (обрыва);

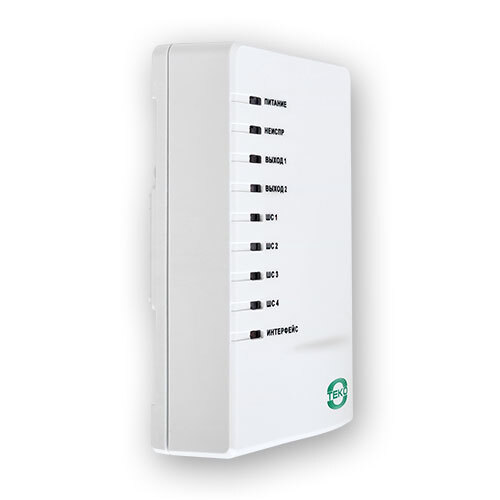

световая индикация работы БПА, состояния выходов, АЛС и ШС;

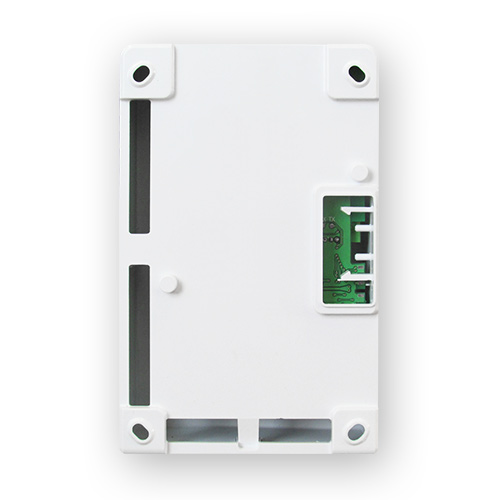

возможность установки БПА внутри шкафов управления автоматикой на DIN-рейку.
Основные данные

источником извещений для БПА являются разделы ППКУП;
БПА может управляться только одним ППКУП;
количество БПА, регистрируемых в ППКУП – до 96 шт;
БПА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
электропитание адресной части БПА осуществляется от РПА по линии питания АЛС (клеммы «+», «–»),
электропитание исполнительной части (выходов, ШС) осуществляется только от внешнего источника электропитания 12 В или 24 В постоянного тока;
БПА имеет два равноценных независимых входа электропитания (основной и резервный) (клеммы U1, GND, U2) для исполнительной части и автоматически переключается с основного входа на резервный и обратно при понижении напряжения или отсутствии напряжения на одном из входов;
между адресной и сигнально-пусковой частями имеется гальваническая изоляция. При питании БПА и РПА от различных источников питания объединять их нули не допускается.
