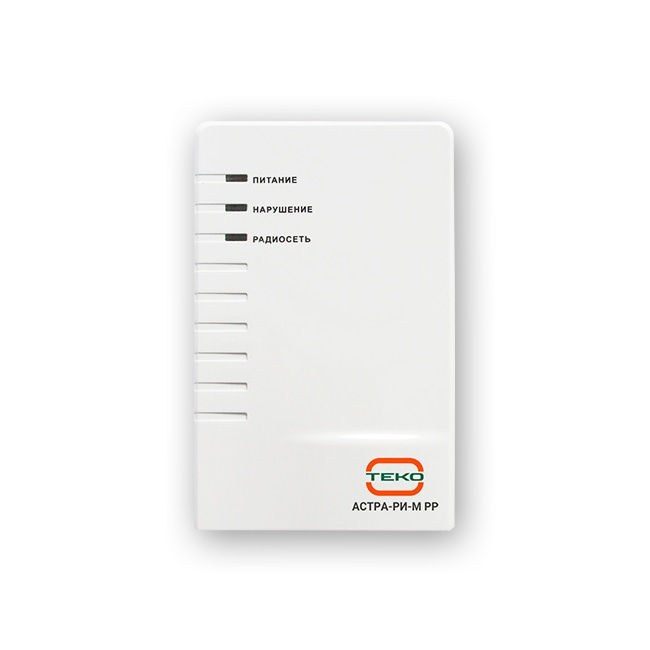

Астра-РИ-М РР Радиорасширитель

Автономная работа:
прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
выдача извещений на встроенные релейные выходы и выход открытый коллектор,
выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);

Ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы

ВНИМАНИЕ! РР не обеспечивает требования ГОСТ 53325 в полном объеме, поэтому не может быть использован для пожарных систем. Пожарные извещатели Астра-4511, Астра-421РК, Астра- 431РК могут работать с РР в качестве сигнализаторов, что может быть использовано для охранных сигнализаций квартир и частных домов.

Особенности

2 основных режима работы:
автономный — заводский режим РР, версия программного обеспечения RRa-rim,
ретранслятор (РТР) — режим устанавливается перемычкой и кнопкой на плате автономного или системного РР;

автономный режим (заводский) обеспечивает:
работу в модернизированном режиме радиоканала — режиме 2,
регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов, включая РТР с одним уровнем ретрансляции, из них:
— извещателей разных типов – до 48,
— температурных извещателей Астра-3731 – до 4-х,
— светозвуковых оповещателей Астра-2331 – до 4-х,
— блоков реле Астра-8231 – до 4-х,
— блоков реле Астра-8731 – до 4-х;
регистрацию радиоустройств с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
один уровень ретрансляции,
регулировку времени контроля канала связи от 3 до 42 минут,
смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
программирование выходов зарегистрированных радиоустройств Астра-2331, Астра-8231, Астра-8731 и РТР с помощью программы Pconf-RR как системных,
поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А (до 2 шт.),
выбор режима работы выхода/входа ТМ с помощью программы Pconf-RR:
— выход — выдача кода в формате ключа Touch memory (ТМ),
— выход — режим переключателя (взят/снят),
— вход для подключения переключателя (кнопки с фиксированными положениями). Назначение — включение/отключение функции оповещения светозвукового оповещателя Астра-2331,
формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
управление системными выходами по нажатию кнопок «Взятие» («Снятие») на зарегистрированном брелоке РПДК Астра-РИ-М;

режим ретранслятора (РТР) обеспечивает ретрансляцию сигналов от всех радиоустройств, зарегистрированных в том же РР, что и ретранслятор;

обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программа Pconf-RR);
два входа питания (основной и резервный) по ГОСТ Р 53325;
интерфейс USB для связи с ПК;
клеммник RF-GND для подключения штыревой антенны из комплекта поставки или выносной антенны;
встроенная антенна (в заводской поставке отключена, для использования запаять контактные площадки справа от клеммной колодки RF-GND);
не требуется получения разрешений на применение от органов государственной радиочастотной службы;
интеграция со сторонним оборудованием:
УОО Протон-4, УООПротон-4G, УОО;Протон-4К/G (СПИ
«Протон», НПО«Центр-Протон»)
Приток-А-КОП (01/02), (РСПИ «Приток-А»,Охранное бюро «Сократ»),
Лунь-11 mod.2, Лунь-25 (СПИ «Орлан», ООО «Охрана и безопасность»),
NV 8704, NV 2110, NV 2116, NV 2164 (NAVIgard, ООО «Навигард»)
Аларм-11 исп.Б (АСОС «Алеся», ЗАО НТ «Аларм»).

* Обеспечивается в РР версий v5_5

Основные данные

Тактика работы выходов РР в заводских настройках:
реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР
разомкнуты при получении тревожного извещения
реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
замкнут при отсутствии извещений «Нет связи», «Блокирование радиоканала», «Неисправность» от извещателей
разомкнут в случае возникновения данных событий
выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
включен (замкнут) при отсутствии события «Вскрытие» от извещателей
выключен (разомкнут) в случае возникновения данного события.
