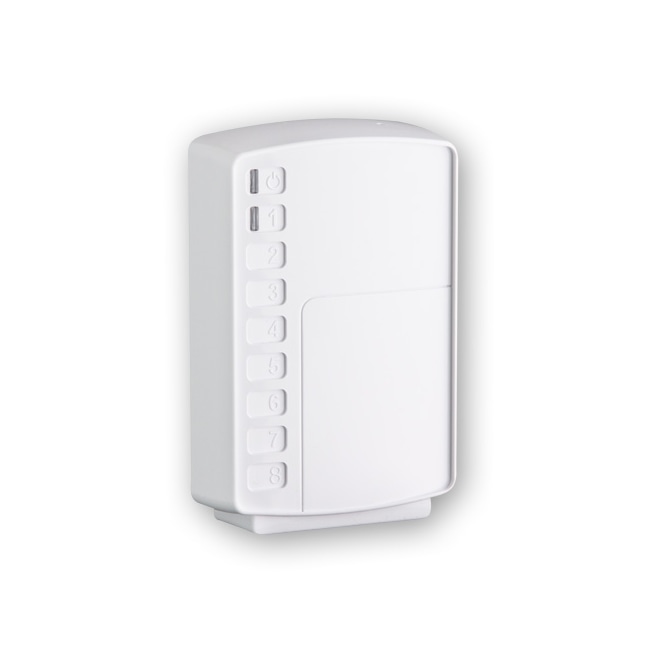

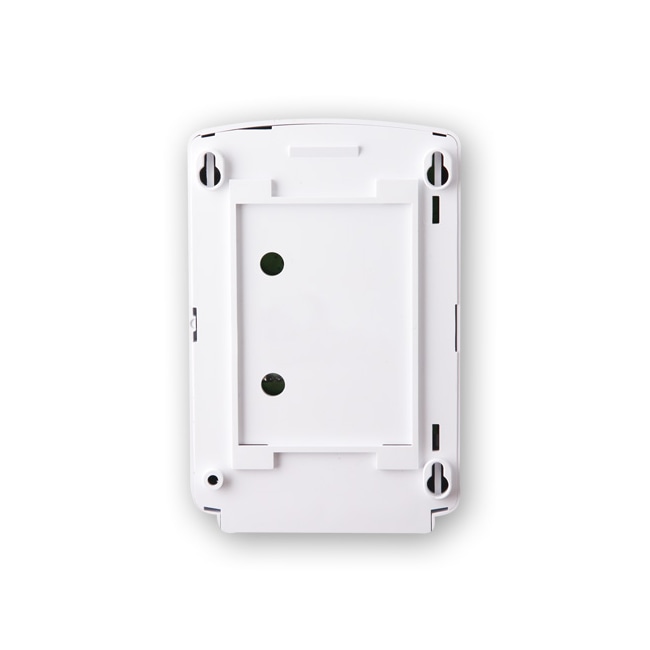

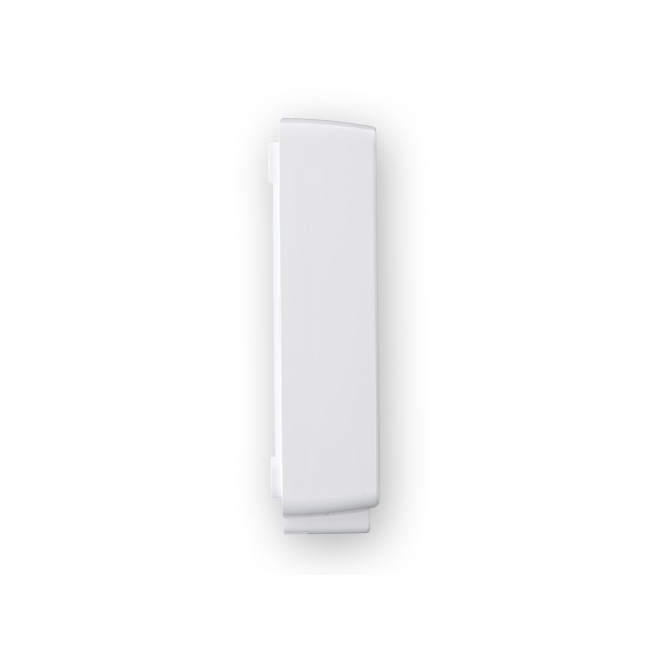

Астра 824 Блок сигнальных реле

работа в составе системы с центральным ППКУП Астра-812 Pro, Астра-8945 Pro или автономным радиорасширителем РР Астра-РИ-М;
выдача извещений на релейные выходы (цепи управления) по командам ППКУП или РР.

Особенности

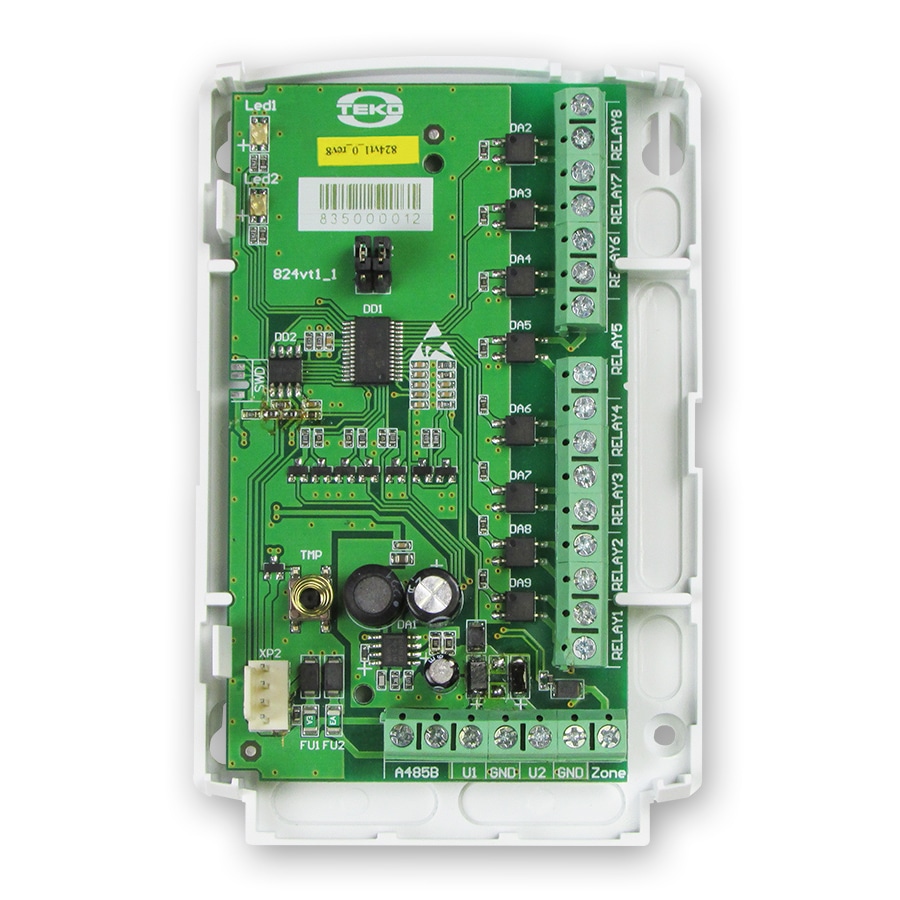

8 сигнальных реле с группами контактов на размыкание;
выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
два светодиодных индикатора:
— состояния основного и резервного питания,
— состояние связи с центральным управляющим устройством с учетом собственного вскрытия;
два входа питания (основной и резервный) по ГОСТ Р 53325;
один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325.

Основные данные

цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКУП или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
— поддержка до 64-х устройств на линии связи со стороны ППКУП,
— поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
— скорость в линии 9,6 кбит/с;
при работе с ППКУП*:
— каждому выходу блока присваивается системный номер при настройке ППКУП;
— управление выходом обеспечивается при условии его привязки к логическим разделам;
— поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКУП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
— при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
— обработка информации о контролируемых цепях обеспечивается в логических разделах ППКУП типа “технологический”,
— блок имеет возможность подключения в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС», при этом скорость в интерфейсе RS-485 в настройках ППКУП устанавливается 38400 бит/c,
— программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro или программы Pconf-Pro;
при работе с РР Астра-РИ-М автономным:
— каждому выходу блока присваивается системный номер при настройке РР;
— управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
— программирование выходов производится с помощью программы Pconf-RR.
